格子型球磨機簡介

        格子型球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。 格子型球磨機用來粉磨各種礦石及其他物料，被廣泛地應用于選礦、建筑及化工工業等國民經濟各部門。
        格子型球磨機用于細磨的效果比粗磨要好，當細磨時，一般給礦粒度不得大于65mm，比較適合的給礦粒度是在6mm以下。球磨機廣泛的被用于金屬和非金屬礦山，建材等工業部門粉墨各種礦石和掩飾的作業中。

格子型球磨機結構

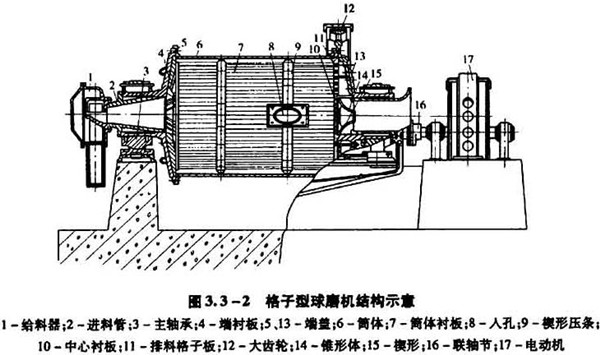

        格子型球磨機主要由進料裝置、主軸承、襯板、筒體、人孔、排料格子板、端蓋板、大齒輪、聯軸器、傳動裝置等組成。
        1、進料裝置由進料溜子和進料螺旋筒組成，進料溜子內裝有襯板，延長了進料裝置的使用壽命；
        2、端蓋和中空軸分成兩部分組合在一起，端蓋為優質碳鋼切削加工而成，中空軸鑄造成型，可保證其安全可靠工作；
        3、進料端中空軸軸頸設有預留間隙，可以減小筒體由溫差的伸縮和安裝造成的誤差，保證齒輪的正確嚙合；
        4、格子型球磨機內襯板進行組合設計，針對磨內不同階段采用不同的襯板結構，大大提高了粉磨效率；
        5、主軸承采用滑動軸承，具有好的強度、塑性、聚合性、減摩性、耐磨性、潤滑性和傳熱性，而且更換簡便。

格子型球磨機工作原理

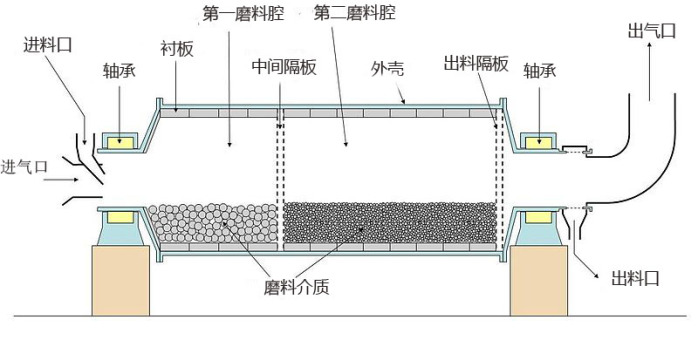

        該格子型球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

格子型球磨機優勢

        一、磨礦效果好
        格子型磨礦機的排礦端有一格子板，格子板上面有許多小孔，以便排出礦漿，并且格子型球磨機的格子板具有“隔離”作用，介質球的沖擊作用會明顯增強，對物料的破碎作用會顯得更強，達到非常高的磨礦效果。
        二、工作效率高
        格子型球磨機有著獨特的格子板和扇形室內，從而可以實現低水平的強迫式排礦，意思就是在排礦過程中已經合格的粒子能夠及時的排出，不會在球磨機中停留太久影響其他物料的粉磨，因此過粉現象很少出現，磨礦速度快，效率高。
        三、容易啟動
        格子型球磨機的主軸承采用的是大直徑雙列調心棍子軸承，這種軸承摩擦少，并且能耗低，它避免了一些老式滑動軸承的缺點，使得球磨機更容易啟動。
        四、襯板性能好
        與市場上的高錳鋼襯板相比，中合金雙介質淬火中合金鋼球磨機襯板表現出了卓越的性價比，能適應各種礦山巖石的濕磨、干磨、混合磨等。
        五、齒輪經久耐用
        配件采用變位齒輪，可以消除根切現象，使抗彎強度較弱的齒輪得到較大的加強，使輪齒的抗彎強度提高一倍以上。
        六、良好的耐磨性
        中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。

格子型球磨機技術參數

        注：設備型號參數在不斷改進中，如您在參數表中找不到需要的型號，可以直接聯系我們，我們的技術人員會根據您的要求，給您配置比較適合您產量需要和場地需求的設備。
